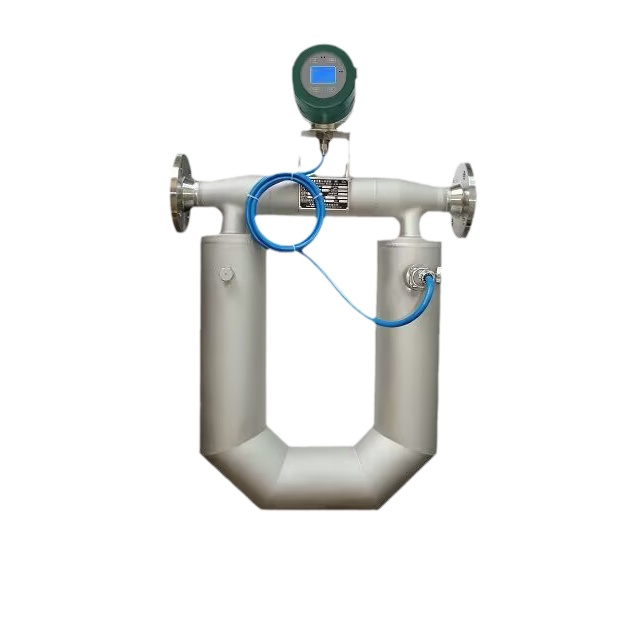

YO－KS质量流量计

YO-KS质量流量计

产品简介
   本公司自主开发研制的专利产品AC-KS型科氏质量流量计，是一种先进的智能精密质量流量测量仪表。该流量计可直接用来测量管道中介质的质量流量及总量、体积流量及总量、介质的密度、温度、溶液的浓度以及较均匀混合的两种液体各自的浓度等参数。
   科力博奥仪表即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。具有抗干扰能力强，测量精度高、量程比大、工作稳定可靠、对安装要求低、对流体状态要求低，压力损失小等优点，且易清洗、具备自排空功能；适用于实时在线测量和实时在线监控。其基本技术指标已达到国际先进水平，具有非常广阔的发展及应用前景。
   每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。

AC-KS科里奥利质量流量计的结构是双弯管结构，其测量原理为：流体在旋转的管内流动时会对管壁产生一个力，它是科里奥利在   1832   年研究水轮机时发现的，简称科氏力。质量流量计以科氏力为基础，在传感器内部有两根平行的振动管，中部装有驱动线圈，两侧装有拾振线圈，变送器提供的激励电压加到驱动线圈上，振动管作往复周期振动，工业过程的流体介质流经传感器的振动管，就会在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两侧的拾振线圈将产生相位不同的两组信号，这两个信号差与流经传感器的流体质量流量成比例关系。计算机据此解算出流经振管的质量流量。不同密度的介质流经传感器时，振管的振动频率不同，由此可以解算出介质密度。安装在传感器振管上的铂电阻可间接测量介质的温度。

产品组成部分：
   本产品由传感器（一次仪表）和变送器（二次仪表）两部分组成。
   传感器是质量流量计的机械部分，内部装有激振器、位移传感器和温度传感器。
   变送器是仪表的显示部分，也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等，基本功能是：接收并处理传感器的电信号，经过处理直接得到质量流量、体积流量、温度和密度等，可以显示、输出、储存和远程传输；修改流量计参数。变送器内部都装有安全栅，起防爆隔离保护作用。
   复合型流量计的传感器是本质安全型，变送器是隔爆型，传感器和变送器都可以在爆炸性气体环境下工作，可以放在危险区。
   本安型流量计的传感器为本质安全型，可以在爆炸性气体环境下使用，变送器只能在安全环境下工作。

产品主要性能特点
   *.直接测量管道内流体的质量流量
    测量准确度高、重复性好，可在较大量程范围内，直接测量流体质量流量
   *.计量的精确度高
   该流量计的质量流量测量精度为0.2级
   *.工作稳定可靠
   流体测量管内部无障碍物和活动部件，因而可靠性高、寿命长
   *.适应的流体介质面宽
   除一般粘度的均匀流体外，还可测量高粘度流体（蜂蜜、油浆等）；不仅可以测量单一溶液的流体参数，还可以测量多相流；无论介质是层流还是紊流，都不影响其测量精度。
   *.广泛的应用环境
   适用于石油化工、化学、冶金、制药、造纸、食品、能源和环保等行业，在工艺过程的检测控制和贸易交接计量等场合，获得了广泛的应用，
   *.多种实时在线测控功能
   除质量流量外，还可直接测量流体的密度和温度。智能化的流量变送器，可提供多种参数的显示和控制功能，是一种集多功能为一体的流量测控仪表。
   *   可扩展性好
   公司可根据用户需要，专门设计和制造特殊规格型号和特殊功能的质量流量计；还可进行远程监控操作等。

产品的主要用途及适用范围
AC-KS型质量流量计在下述领域的各种进料的配料及批量计量，工艺过程中物料流量的计量及控制，快速多变的密度测量，以及产品的质量监控等方面，能够发挥相当有效的作用。
   AC-KS科氏质量流量计主要是用来测量介质的质量流量及总量、密度，同时，它还可以测量体积流量及总量、介质温度、含水率、酒精的酒精度、混合较均匀的两种液体的浓度、工艺流程中的原料配比等。它主要适用于以下几个行业：
   （1）石油行业，如原油产量计量、含水率、单井产量计量、原油运输计量
   （2）化工行业
   （3）食品行业
   （4）药品制造行业，如液态药品生产计量
   （5）造纸行业，如纸浆的计量
   （6）纺织印染行业
   （7）能源输送计量，如液化气计量
   （8）环保行业，如污水处理；脱硫过程测浆液密度


产品主要功能:
（1）、测量功能
   可直接测量液体介质的瞬时质量流量、累加质量总量、体积流量、体积总量、温度、密度、双组分液体的浓度等。可以显示、输出、储存和远程传输；修改流量计参数。
（2）、电流输出
   本产品有电流信号输出功能，电流输出为4mA～20mA，可满足工业仪表控制需求。
（3）、频率输出
   本产品有频率信号输出功能，频率输出为0KHz～10KHz，可满足工业仪表控制需求。
（4）、批量控制
   批量控制继电器触点容量：24V/0.1A，触点形式为常开（用户订货时说明，可改为常闭），此项功能可满足工业设备的流量批量控制。
（5）、通讯功能
         本产品有数据通讯功能，可通过RS-485通讯，完成与计算机的数据通讯，可实现计算机的网络控制。

我公司产品型号为AC-KS系列质量流量计，根据管道公称直径可分为：DN6，DN10，DN15，DN25，DN40，DN50，DN80，DN100（单位mm）八种规格。

                                         技术指标参数表（表一）

规格型号及基本参数表（表二）

基本技术参数表（表三）

外形及安装尺寸
      传感器（一次表）安装尺寸见表四和图一。

图一传感器外形

安装尺寸（表四）
