一、概述及应用：

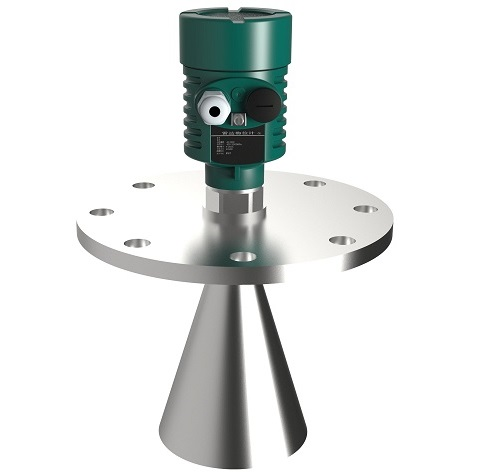

AC－LR型脉冲雷达物位计因其特殊的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量,其稳定和准确的表现也同样体现在复杂的测量环境下。输出的4~20mA信号可以提供远端控制,采用了独特的微波技术和Echo-tech回波处理技术以适应各种工况。脉冲雷达物位计的工作方式可测小介电常数介质，并安全适用于各种金属，非金属容器内,对人体及环境无伤害。 脉冲雷达物位计适用于 煤厂、电厂、石油化工、食品行业及一般工业应用。
二、产品特点：
测量范围大，精度高，非接触式测量，因此适用于比较复杂的工况，突出表现在测粘稠液体或温度和压力变化大的场合，输出信号4~20mA/HART
三、产品参数
型号 | AC-L5-1 | AC-L5-2 | AC-L5-3 |
图片 |  |  |  |
应用 | 可预测固体和液体介质，适用于各种复杂测量，如小介电常数介质，腐蚀性工况，粉煤灰等介质，以及挥发腐蚀性液体介质。 | 适用于固体和液体介质测量，特别是强腐蚀性介质，同时在具有一定温度压力条件下的物位测量。 | 过程条件简单，适合腐蚀性介质和固体料位测量。 |
测量范围 | 0~35米 | 0~15米 | 0~10米 |
连接方式 | 法兰（DN80/100/150/200/250） | 法兰（DN80/100/150/200/250） | 螺纹（G 1-1/2″,1-1/2″NPT） |
料仓开口 | ￠110/160/220/270mm | ￠110/160/220/270mm | ￠50mm |
工作压力 | －1.0~4.0MPa | －1.0~2.0MPa | －1.0~2.0MPa |
工作温度 | －40～230℃ | －40～230℃ | －40～230℃ |
精度 | ＜0.2%(顶部盲区500mm) | ＜0.2%(顶部盲区500mm) | ＜0.2%(盲区位波束角发射处向下500mm) |
采样 | 回波采样55次/秒 | 回波采样55次/秒 | 回波采样55次/秒 |
防爆等级 | EXia ⅡCT6/Exd ⅡCT6 | EXia ⅡCT6/Exd ⅡCT6 | EXia ⅡCT6/Exd ⅡCT6 |
护防等级 | TP66 | TP66 | TP66 |
信号输出 | 两线4~20mA/HART或三线4~20mA | 两线4~20mA/HART或三线4~20mA | 两线4~20mA/HART或三线4~20mA |
电缆接口 | M20×1.5（电缆直径7～10mm） | M20×1.5（电缆直径7～10mm） | M20×1.5（电缆直径7～10mm） |
电源 | 电源：24VDC(±10%);波纹电压：1Vpp;耗电量：最大22.5mA | 电源：24VDC(±10%);波纹电压：1Vpp;耗电量：最大22.5mA | 电源：24VDC(±10%);波纹电压：1Vpp;耗电量：最大22.5mA |
环境温度 | －40～80℃ | －40～80℃ | －40～80℃ |
显示方式 | 液晶显示 | 液晶显示 | 液晶显示 |
四、产品选型
类别2:法兰杆式
企标 | 分割线 | 型号 | 防爆 | 连接方（HG20594-97）/天线型式/材料 | 天线延长管 | 工作压力 | 密封/过程温度 | 量程（mm） | 编程器 | 电源/信号输出 | 说明 |
|
AC |
|
|
|
|
|
|
|
|
|
|
| 企标 |
|
| － |
|
|
|
|
|
|
|
|
|
| 无定义 |
|
| L5 |
|
|
|
|
|
|
|
|
| 智能雷达物位计 |
|
| 1 |
|
|
|
|
|
|
|
| 类别1:喇叭口式 |
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
| 类别3:螺纹杆式 |
|
| P |
|
|
|
|
|
|
| 标准型（非防爆） |
|
I |
|
|
|
|
|
|
| 本安型（Exia Ⅱ CT6） |
|
F |
|
|
|
|
|
|
| 隔爆型（Exd Ⅱ CT6） |
|
| A |
|
|
|
|
|
| 用户要求 |
|
B |
|
|
|
|
|
| 法兰DN80 PN1.6,喇叭天线75mm/不锈钢 |
|
C |
|
|
|
|
|
| 法兰DN100 PN1.6,喇叭天线95mm/不锈钢 |
|
D |
|
|
|
|
|
| 法兰DN150 PN1.6,喇叭天线145mm/不锈钢 |
|
E |
|
|
|
|
|
| 法兰DN200 PN1.6,喇叭天线195mm/不锈钢 |
|
F |
|
|
|
|
|
| 法兰DN250 PN1.6,喇叭天线240mm/不锈钢 |
|
| 1 |
|
|
|
|
| 无 |
|
2 |
|
|
|
|
| 200mm |
|
3 |
|
|
|
|
| 300mm |
|
4 |
|
|
|
|
| 400mm |
|
| 0 |
|
|
|
| 常压 |
|
1 |
|
|
|
| 1.6MPa |
|
2 |
|
|
|
| 2.5MPa |
|
3 |
|
|
|
| 4.0MPa |
|
| P |
|
|
| 普通密封：－40～150℃ |
|
G |
|
|
| 高温密封：－40～230℃带散热片 |
|
| XXX |
|
| 例：800代表800mm |
|
| Y |
| 带 |
|
N |
| 不带 |
|
| 1 | 两线制DC24V 4～20mA/HART |
|
|
|
|
2 | 三线制DC24V 4~20mA |
|
|
|
|
AC | － | LR | 1 | P | A | 1 | 0 | P | XXX | Y | 1 | 完整选型 |
|
五、安装位置
说明一：安装位置 | 说明二：减少罐内干扰，优化测量设备 |
正确的安装位置为：离罐的距离为罐直径1/6处，最小距离为200mm。（图标2） 不可安装在罐顶中心位置。（图标3） 不可安装在入料口上方。（图标4） |
| 尽可能避免罐内障碍物，如开关，仪表，加热线圈，真空环和挡板等等。 如干涉严重，应采用导波雷达系列 无线尺寸越大，波束角越小，干扰性回波越少。 可采用导波管，避免干扰回波。 |
|
说明三：棒式天线雷达的安装位置和角度 | 说明四：喇叭口式天线雷达的安装位置和角度 |
天线应垂直安装，尤其不可向罐壁倾斜。 在法兰连接处使用弹簧垫圈，以减少温度影响， 杆式天线必须伸出安装短管。 |
| 天线应垂直安装，尤其不可向罐壁倾斜。 喇叭天线必须延伸出安装短管，否则应使用延长管。 |
|
说明五：如何使用天线延伸管 | 说明六：导波管的安装 |
当喇叭口长度小于罐顶安装短管长度，需要天线延长管，如果当喇叭口直径大于短管直径，需要使用天线延长管，从罐内将天线安装到雷达仪表上。 如需将仪表抬高，可选用延长管。 | 导波管必须内壁光滑，导波管的内壁和喇叭口的直接相符为最佳。 请使用纵伸焊接的不锈钢管，也可通过预先焊接的法兰盘活焊接头延长测量管。 焊接时不能产生凸点或凸缘，且将法兰和测量管对齐固定，再焊接。必须保持管壁的平滑，以避免虚假回波。 |
|
|
说明七：接线方式 | 注意事项 |
| 若罐底为凹型或锥型，物位低于凹槽高点时，物位将无法进行测量。（此时建议将“0”点定在不规则处的高点上）。 测量范围的顶端值，应距离天线尖端至少100mm以防止介质腐蚀或黏附到天线，影响测量。 最小的测量范围与天线有关 浓度不同，泡沫可吸收微波的同时，也会将其反射。所以在一定条件下是可以测量的。 当超出测量范围时，仪表输出为22mA。 |
|
|
|
|
|
