杭州岩欧压力/静压液位变送器使用说明书

压力/静压液位变送器使用说明书

目录

一、安全指导⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1

二、工业型压力变送器使用说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2

三、精巧型压力变送器使用说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6

四、液位变送器使用说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11

五、风压变送器使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15

一、安全指导

■请注意包装上的警告标志！

■禁止被测介质结冰，否则将损坏传感器！

■只有合格或经授权的人员才能从事变送器的安装、电气连接、使用和维护。合格人员指从事变送器或类似设备的装配、电气连接、使用和操作等有经验的人员，并持有从事这类工作的合格证书或持有电路、高压和腐蚀性介质的安全性工程标准操作维护装置或设备的培训、指导或授权书。

■持有按照安全工程标准，维护和使用安全系统的培训、指导证书。

■为了您的安全，我们提醒您注意：在电气连接时，只可使用绝缘强度符合要求的工具。

■此外必须遵守有关电气安装施工和运行的相关安全规定。对于防爆变送器，应遵守与防爆有关的规程和推荐标准。本变送器能在高压和腐蚀性介质的场合下运行。如处理不当，可能会造成严重的人员伤害或材料损坏。变送器供其它国家使用必须遵守相关的国家规定。

二、工业型压力变送器使用说明

压力变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备　第1部分：通用要求》、

GB 3836.4-2000 《爆炸性气体环境用电气设备　第４部分：本质安全型＂i＂》标准相应规定。仪器防爆标志为：ExiaⅡCT4。

主要技术参数

⑴   工作温度：-20℃～80℃；

⑵   基本误差

⑶   变送器的准确度等级分为：

0.25级，基本误差为±0.25；

0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。

⑷   热零点漂移

在环境温度偏离参比工作条件温度时，变送器的零点漂移应不大于0.03%FS/℃。

⑸   热灵敏度漂移

在环境温度偏离参比工作条件温度时，变送器的满量程漂移应不大于0.03%FS/℃。

⑹   绝缘电阻

在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

⑺   防爆性能

仪器防爆性能符合ExiaⅡCT4的要求。

外形及安装

外形结构见右图，该压力变送器由壳体，

放大器，接线端子组成，根据用户的需要

可以选用指针表，液晶表头显示。

安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离振动源安装；

⑶ 应尽量远离热源的地方安装；

⑷ 直接安装在管道或设备上，安装时用扳手夹紧在变送器六方处。

电气连接

打开仪表后盖（接线端子面），见接线端子，电源连接见下图：

          2线电流输出                                      电压输出

三、精巧型压力变送器使用说明

压力变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准电压、电流或频率信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。运距离传输可以采用电流输出方式。该系列具有体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。该产品安装方便简洁，具有极高的抗振和抗冲击性能，广泛应用于过程控制、航空、航天、汽车、医疗设备、 HVAC等领域。

外形尺寸及安装

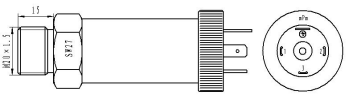

图为赫斯曼接头外形。

技术指标

电源：12~36VDC；

输出：4～20mA；

精度：0.5% F.S；

电气连接

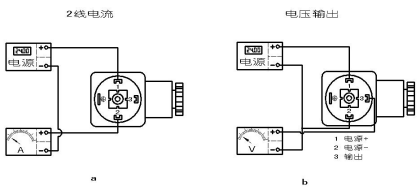

赫斯曼结构电气连接如下图a、b：

电气连接：

电流：   红线：电源；    蓝线：电流输出。

电压：   红线：电源；    蓝线：地线；    黄线：电压输出+。

安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离振动源安装；

⑶ 应尽量远离热源的地方；

⑷ 最好通过阀门与测量管道连接；

⑸ 安装时用扳手夹紧在变送器六方处；

    ⑹ 操作时Hirschmann接头与外壳连接处不能转动。

安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。

⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。

四、液位变送器使用说明

液位变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备　第1部分：通用要求》、

GB 3836.4-2000 《爆炸性气体环境用电气设备　第４部分：本质安全型＂i＂》标准相应规定。仪器防爆标志为：ExiaⅡCT4。

主要技术参数

1、 工作温度：0℃～100℃；

2、 绝缘电阻

在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

3、 防爆性能

仪器防爆性能符合ExiaⅡCT4的要求。

4、 4-20mA无极性连接。

5、 多级电气保护。

外形及安装

   外形结构见图，液位变送器（软线投入式）

由壳体、放大器、接线端子、防护帽、中空导线等组成，根据用户的需要可以选用指针表，液晶表头显示。

安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离振动源安装；

⑶ 应尽量远离热源的地方；

⑷ 投入式液位变送器安装时，金属探头要沉入容器底

4 电气连接

打开仪表后盖（接线端子面），见接线端子，电源连接见图：

安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷ 投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

⑸ 探头定期清淤，以免进压口阻塞。

⑹ 导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。此类问题的发生造成故障的，厂家维修时要收取导线的费用。

⑺ 安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理。

五、风差压变送器使用说明

风差压变送器采用了高性能SMI硅压阻式压力芯片为敏感核心，外壳为合金铝，内部的专用集成电路将传感器毫伏信号转换成标准电压、电流或频率信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。运距离传输可以采用电流输出方式。广泛应用于锅炉送风、井下通风等电力、煤炭行业过程控制领域。

技术指标

电源：24VDC；

输出：4～20mA；

精度：0.5%；

外形尺寸及安装

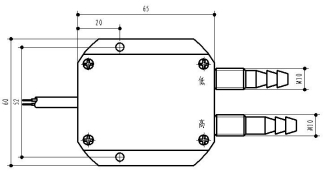

外形结构见图1。

长倒刺嘴为正压端。

电气连接

   红线：电源正；        绿线：电路输出。

安装方法

选择易于操作、维护的地方进行安装；

安全使用注意事项

⑴ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑵ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。
